Diferente de um power bank tradicional, a proposta é funcionar como uma pequena estação de teste para circuitos eletrônicos. O usuário pode controlar manualmente a tensão de saída e definir um limite de corrente, recurso essencial para experimentos com microcontroladores, sensores e outros componentes eletrônicos.
Estrutura e gerenciamento de energia
O equipamento reúne quatro células 21700 em série, criando tensão suficiente para alimentar um conversor DC-DC que entrega até 20 V. Internamente, um sistema de gerenciamento de baterias (BMS) monitora cada célula, controla o balanceamento, protege contra sobrecarga, descarga profunda e curto-circuito. A recarga é feita diretamente pela porta USB-C na parte frontal do gabinete impresso em 3D.
Controle e display com visual “cassette futurism”

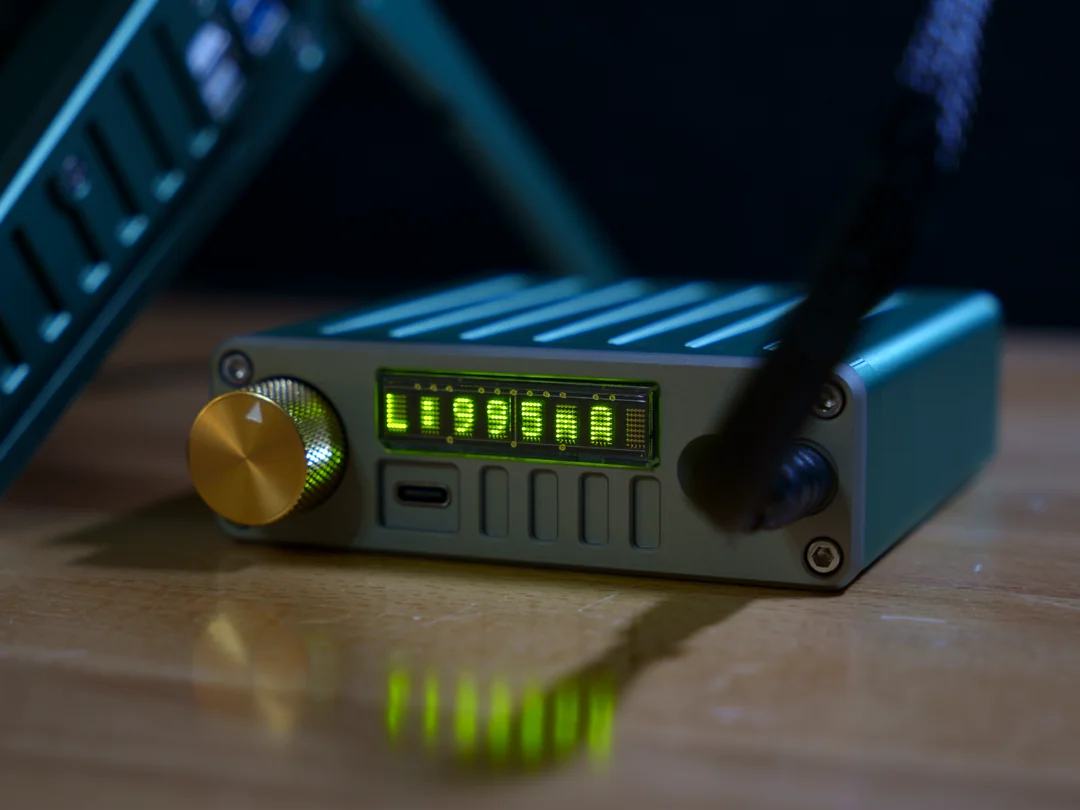

O design bebe da estética “cassette futurism” — estilo inspirado na visão de futuro das décadas de 1970 e 1980. Em destaque, um display alfanumérico de matriz de LEDs composto pelos módulos HCMS-2973 e HCMS-2974 exibe a tensão configurada e demais parâmetros de operação. Ao lado, um encoder rotativo de grande diâmetro permite ajustes rápidos de tensão e corrente.
Projeto open source e documentação

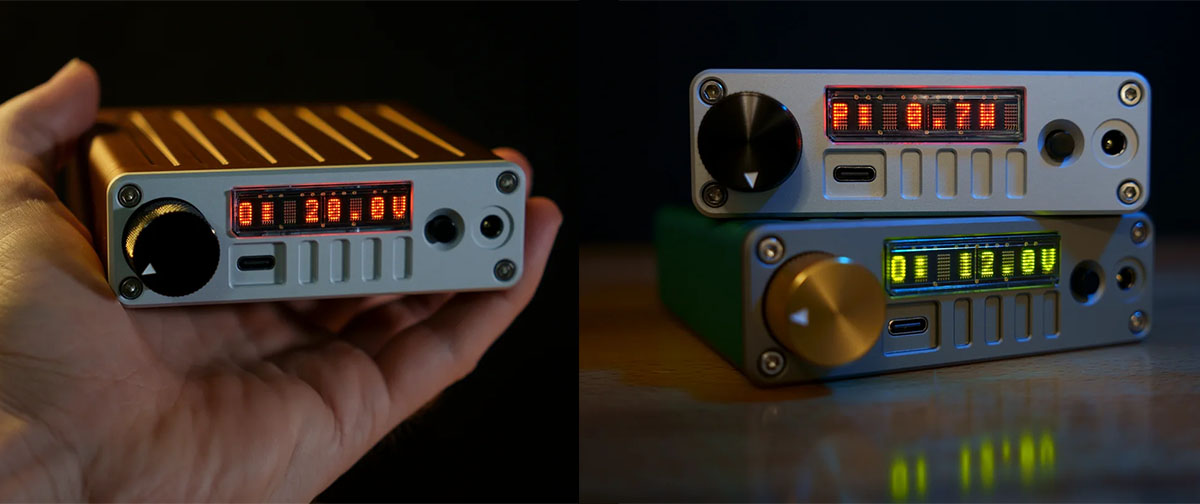

As imagens divulgadas mostram o circuito impresso antes da montagem e o equipamento em pleno funcionamento, com diferentes valores de tensão exibidos no visor. Segundo o autor, o objetivo é oferecer uma solução portátil e precisa para amadores e profissionais de eletrônica, combinando controle avançado de alimentação e um visual que remete a equipamentos clássicos de laboratório.
Imagem: Imagem ilustrativa
Com o projeto open source, as possibilidades de customização são amplas: interessados podem adaptar o hardware, substituir componentes ou criar variações estéticas sem custos de licenciamento.
